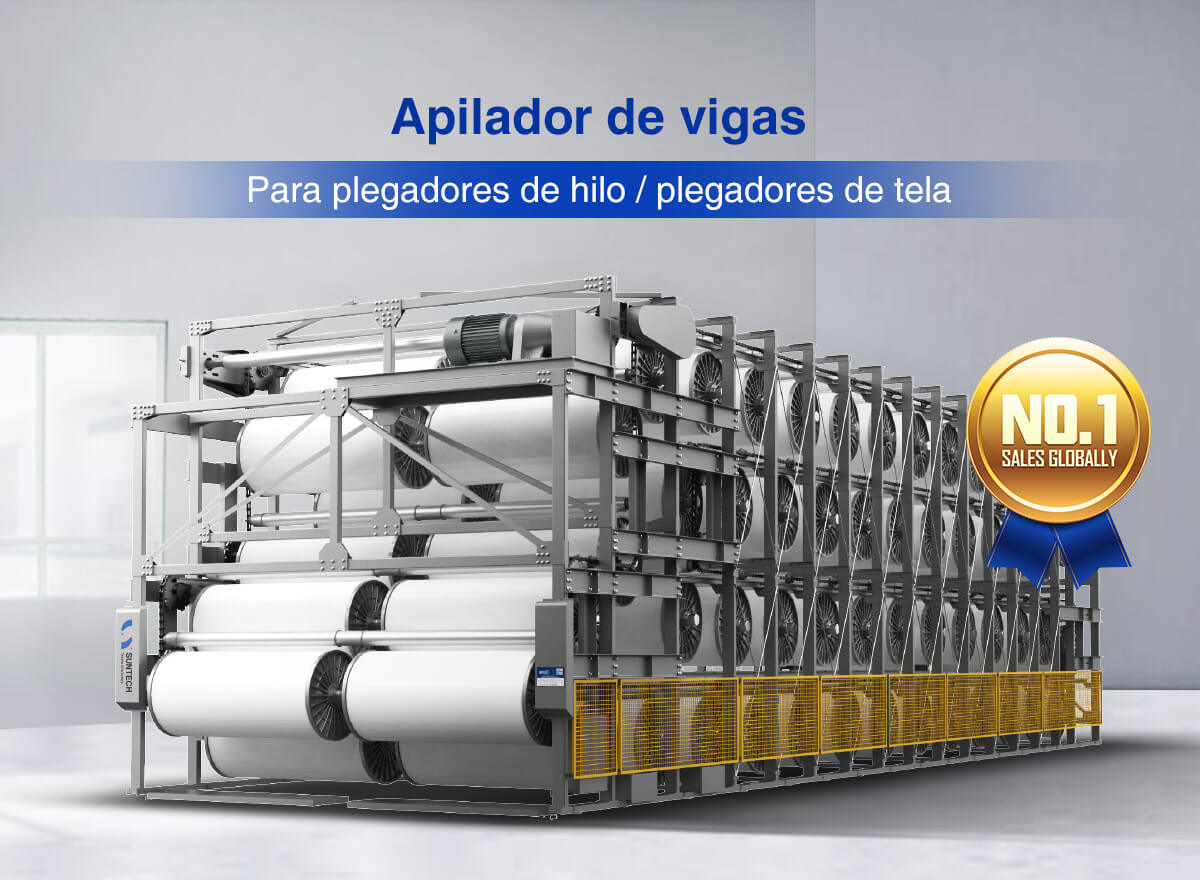

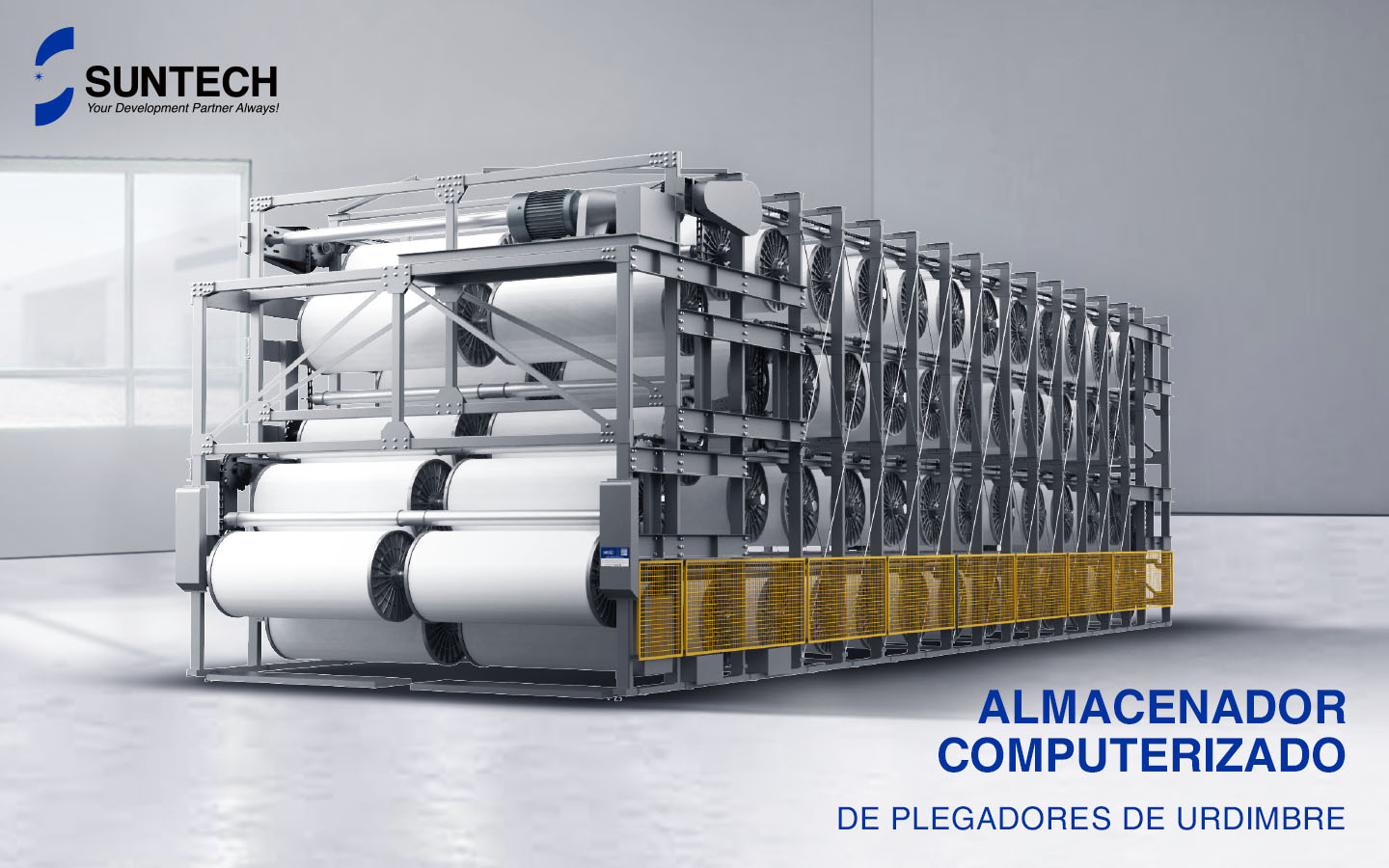

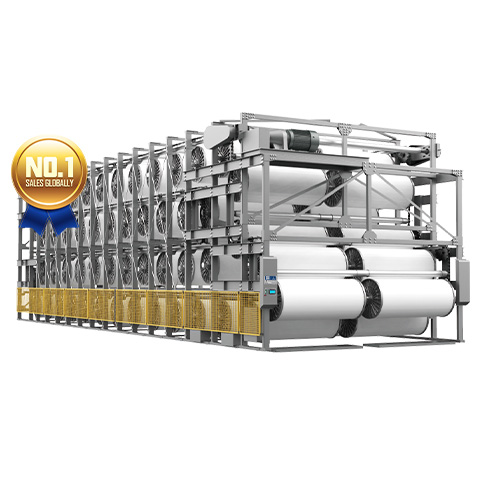

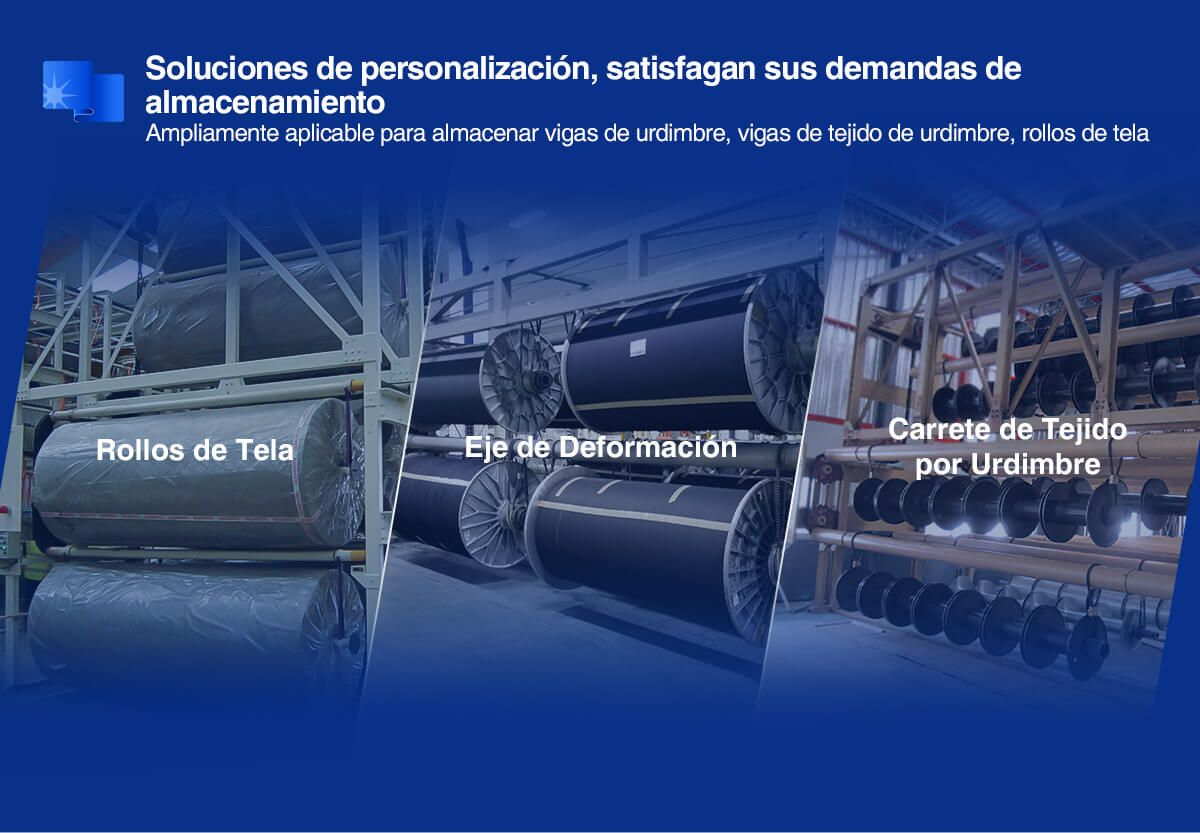

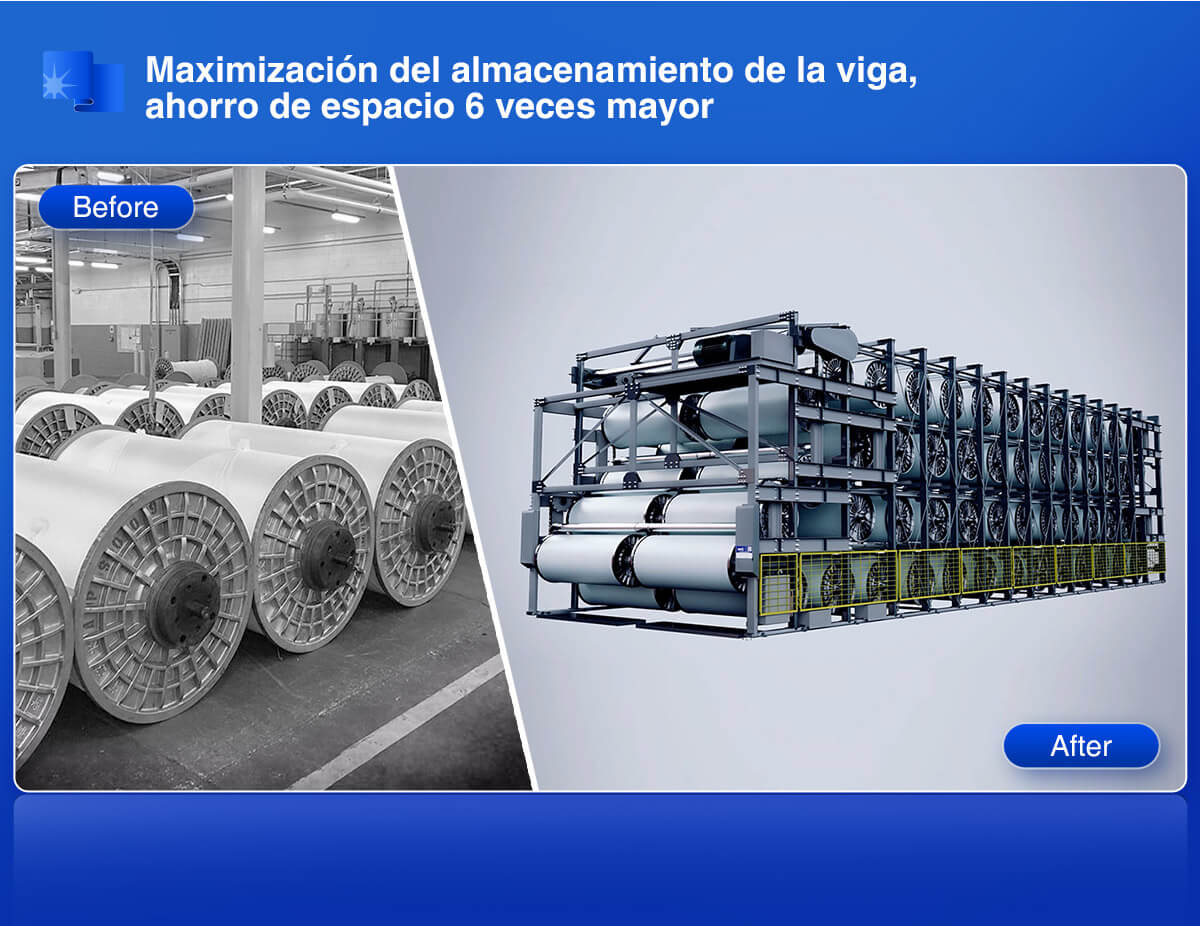

El modelo ST-BS es la mejor solución para el almacenamiento de plegadores de urdimbre ya preparados/ plegadores para apresto / plegadores para tejeduria/ rollos de tela, por lo que es ampliamente aplicacable en los talleres de preparación de tejido, unidades de tejido y unidades de acabado para aprovechar el espacio y evitar el daño a los plegadores o rollos. Están disponibles en diferentes modelos para el manejo en diferentes situaciones. Por ejemplo, la carga y descarga pueden llevarse a cargo desde una posición a diferentes posiciones en uno o varios niveles diferentes.
El modelo ST-BS podría emplear un sistema de información controlado por un microprocesador para el almacenamiento y la recuperación de los plegadores.
|
Capacidad de almacenamiento |
Tipo de Plegador |
Dimensión total (mm) |
Capa |
||
|
L |
W |
H |
|||
|
30 |
Φ800 x modelo 1900 (L1 = 2.200) |
930 |
3000 |
4300 |
4 |
|
40 |
12000 |
||||
|
50 |
15000 |
||||
|
60 |
18000 |
||||
|
70 |
21000 |
||||
|
80 |
24000 |
||||
|
100 |
30000 |
||||
|
Capacidad de almacenamiento |
Tipo de Plegador |
Dimensión total (mm) |
Capa |
||
|
L |
W |
H |
|||
|
30 |
Φ1000 x modelo 1900 (L1 = 2.200) |
10650 |
3200 |
5200 |
4 |
|
40 |
14000 |
||||
|
50 |
17350 |
||||
|
60 |
20700 |
||||
|
70 |
24050 |
||||
|
80 |
27400 |
||||
|
100 |
34100 |
||||
|
Capacidad de almacenamiento |
Tipo de Plegador |
Dimensión total (mm) |
Capa |
||
|
L |
W |
H |
|||
|
70 |
Φ800 x modelo 1900 (L1 = 2.200) |
24050 |
3000 |
6500 |
6 |
|
80 |
27400 |
||||
|
100 |
34100 |
||||
OPCIONES DE INSTALACIÓN:
.jpg)
1) Opciones de instalación: Una única salida; Una única salida (con una capa de profundidad); Doble salida; Doble salida (con una capa de profundidad); 1-2 Capas verticales.

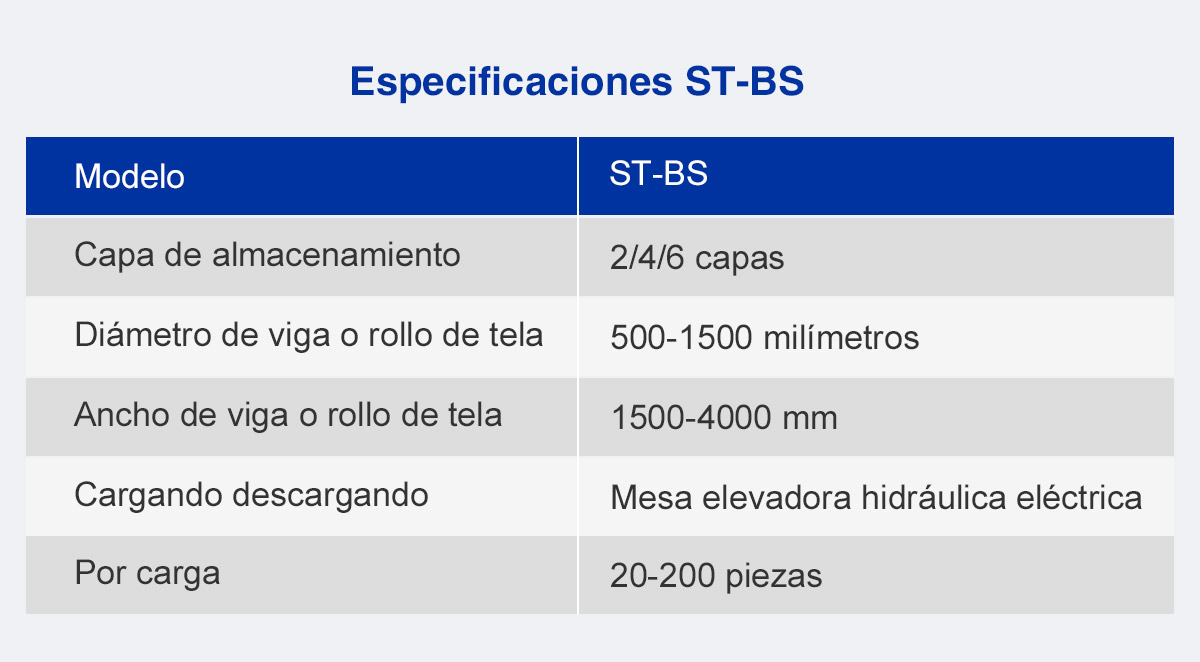

2) Capas de almacenamiento: Dos, cuatro, seis, ocho capas
3) Capacidad de almacenamiento: 20-120 piezas
4) Diámetro del plegador o del rollo de tela: Φ500-Φ1250mm
5) Anchura del plegador o del rollo de tela: modelo 1500-modelo 3900mm
6) Carga y descarga: Tabla elevadora hidráulica-eléctrica
7) Panel de control incluido con sistema PLC para el control de la máquina.
8) HMI (Pantalla táctil) para un fácil y rápido acceso a los datos y operaciones de la máquina.

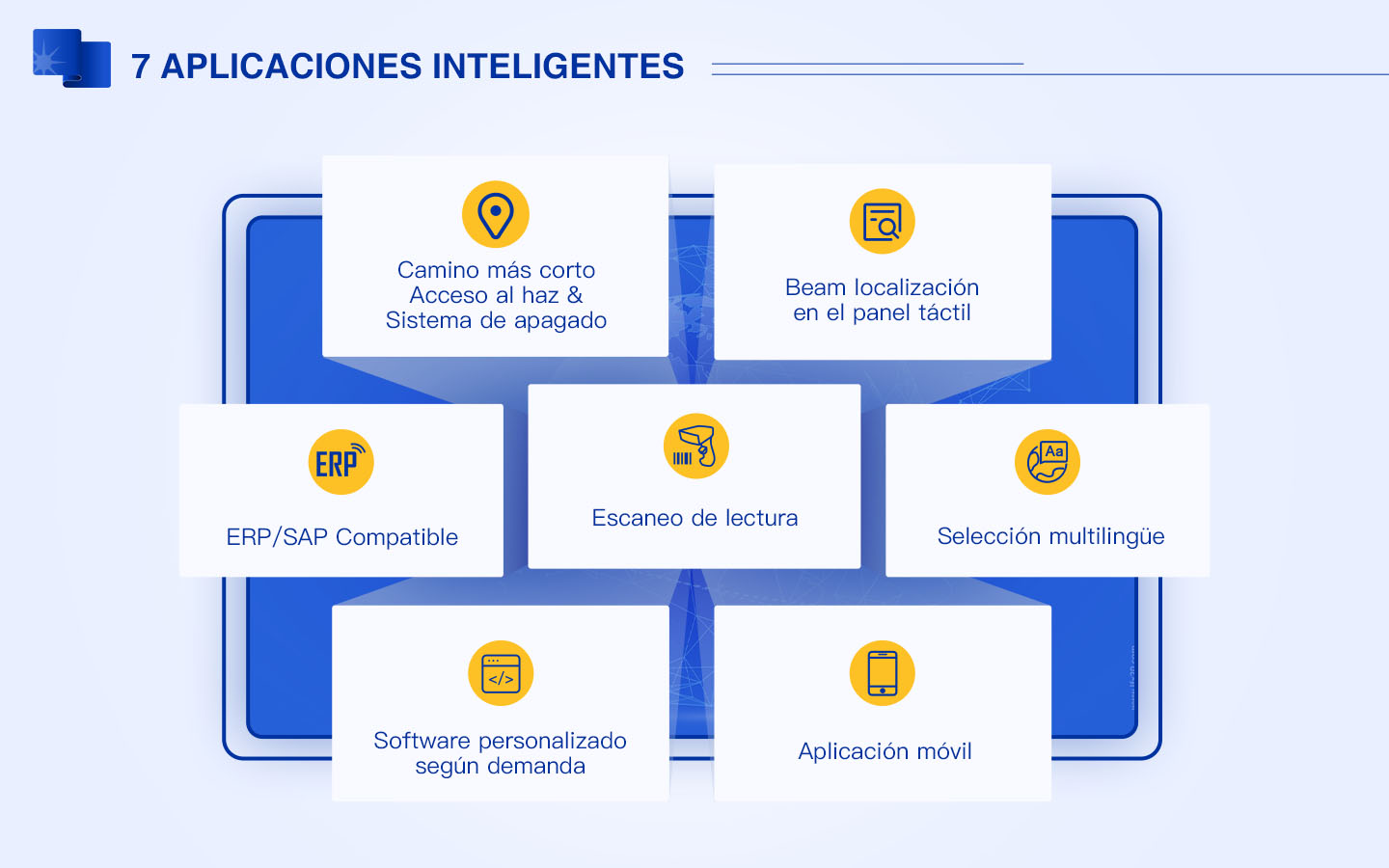

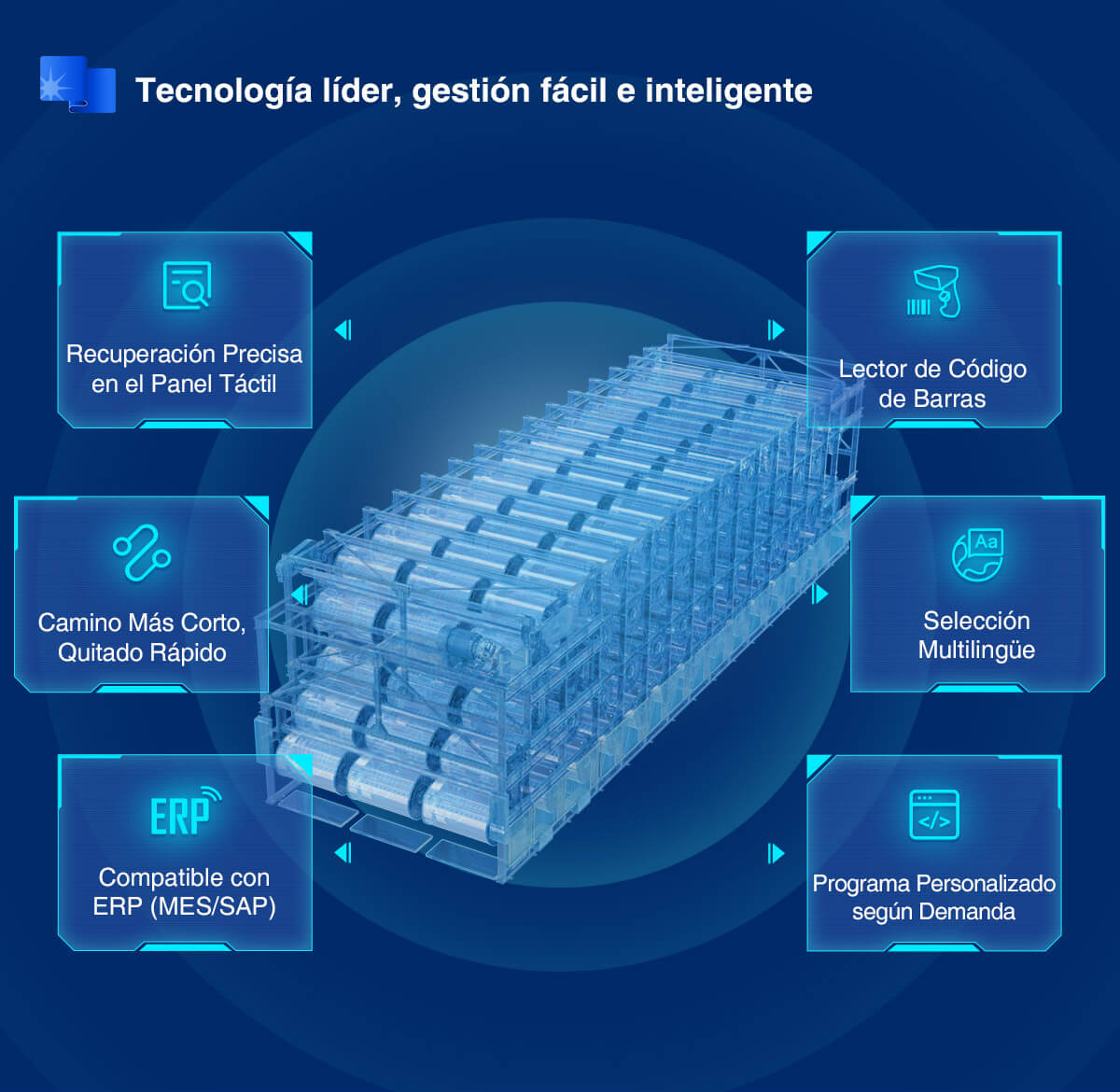

9) Selección automática de plegadores en base a los datos ingresados como el número de plegador /código del plegador/código de fábrica/ etc. La máquina seleccionara el camino más corto y traerá el plegador seleccionado a la posición de extracción.
10) Los controles de seguridad están unidos con las operaciones de la máquina.
